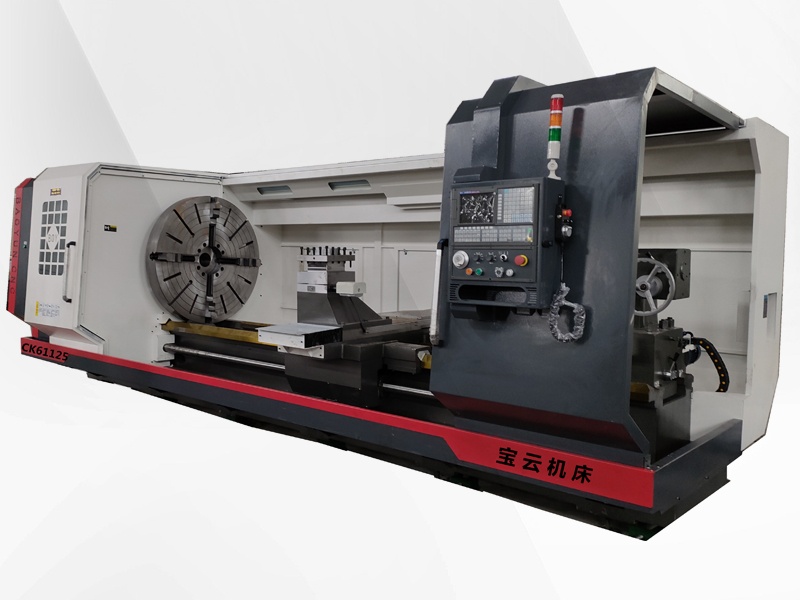

寶云CK61125重型數控車床
寶云CK61125重型數控車床配置特點：1、廣州數控GSK-980TDi數控系統，手動四檔，檔內無極，22KW普通電機，1米手動四爪卡盤，四工位 電動刀架（常州），自動潤滑系統，電動尾座；2、機床鑄造整體床身，導軌寬度755mm，剛性佳，穩定性好。
聯系咨詢

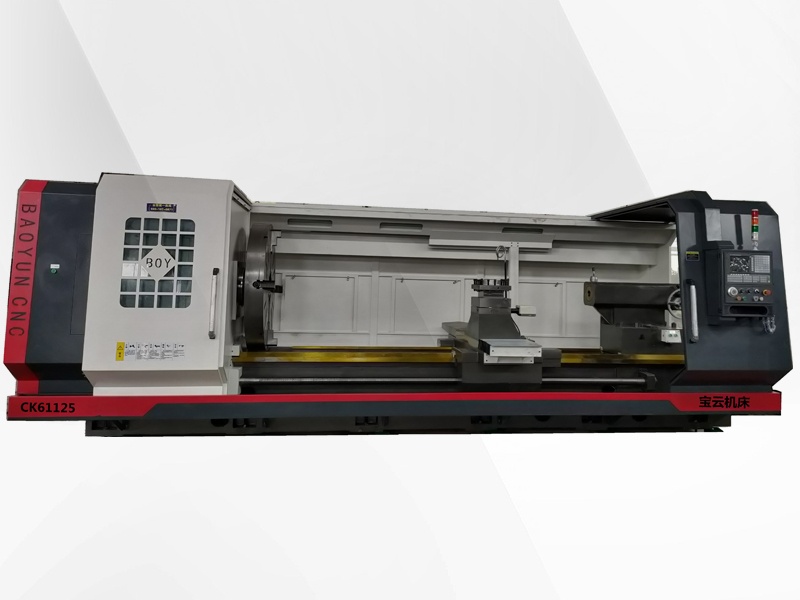

云南寶云CK61125齒輪箱四檔內無極變速數控車床
寶云CK61125重型數控車床配置特點：
1、廣州數控GSK-980TDi數控系統，手動四檔，檔內無極，22KW普通電機，1米手動四爪卡盤，四工位 電動刀架（常州），自動潤滑系統，電動尾座；
2、機床鑄造整體床身，導軌寬度755mm，剛性佳，穩定性好。
注：本機床外形以實物為準,如技術參數變更,恕不另行通知。
寶云CK61125數控車床技術參數：
|
項目 |
CK61125 |
|
床身上最大回轉直徑 |
Φ1250mm |
|
刀架上最大回轉直徑 |
Φ865mm |
|
最大工件長度 |
1500/2000/3000/5000/6000/8000(mm) |
|
最大車削長度 |
1300/1800/2800 4800/5800/7800(mm) |
|
床身導軌寬度 |
755mm |
|
主軸端部代號 |
A215mm |
|
卡盤 |
四爪Φ1000 |
|
主軸通孔直徑 |
Φ130 |
|
主軸前端錐孔 |
1：20/140mm |
|
主軸轉速級數及轉速范圍 |
4-470（四級）r/min |
|
主軸中心距床身高 |
625mm |
|
X/Z向最小進給增量 |
0.001/0.001(mm) |
|
X/Z向快移速度 |
3000/6000(mm/min) |
|
X向最大行程 |
650mm |
|
刀架工位數 |
V4 |
|
刀架轉位時間 |
2.6s |
|
刀架轉位重復定位精度 |
0.01〞mm |
|
刀桿截面 |
40mm |
|
尾座套筒直徑 |
Φ160mm |
|
尾座套筒行程 |
300mm |
|
尾座套筒錐孔錐度 |
Morse 6 |
|
工件精度 |
IT6-IT7 |
|
工件表面粗糙度 |
≤Ra3.2μm |
|
主電機功率 |
22kw |
|
機床質量（1500mm）
每增加1m重量增加1500Kg
|
10000kg |
|
機床外觀尺寸（長×寬×高） |
4820mm× 2750mm×2250mm |
寶云CK61125數控車床應用資料整理中……
